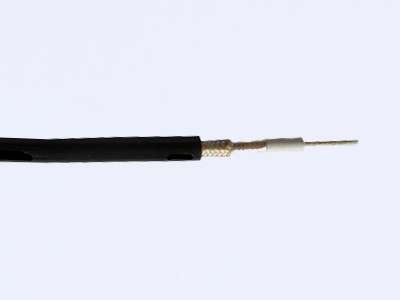

低損耗穩相同軸電纜
HC3506 微孔聚四氟乙烯絕緣氟塑料護套超低損耗穩相微波同軸電纜
工作頻率：60GHz Max
標稱傳播速度：82%
衰減：≤0.93dB/m（2GHz）
≤1.32dB/m（4GHz）
≤1.63dB/m（6GHz）
≤1.89dB/m（8GHz）
≤2.12dB/m（10GHz）
≤2.34dB/m（12GHz）
≤2.53dB/m（14GHz）
≤2.73dB/m（16GHz）
≤2.90dB/m（18GHz）
溫度相位穩定性：≤800PPM
(-55℃~ +85℃)
彎曲相位穩定性：≤3°（10GHz）
1-內導體：鍍銀銅絲 直徑: 0.50mm
2-絕緣：微孔PTFE 直徑: 1.4mm
3-屏蔽
4-屏蔽 直徑: 2.0mm Max.
5-外護套：PFA 直徑: 2.3mm Max.
HC3507 微孔聚四氟乙烯絕緣氟塑料護套超低損耗穩相微波同軸電纜
工作頻率：40GHz Max
標稱傳播速度：83%
衰減：≤0.31dB/m（0.4GHz）
≤0.45dB/m（1GHz）
≤0.54dB/m（2GHz）
≤0.77dB/m（4GHz）
≤0.93dB/m（6GHz）
≤1.11dB/m（8GHz）
≤1.21dB/m（10GHz）
≤1.36dB/m（12GHz）
≤1.49dB/m（14GHz）
≤1.60dB/m（16GHz）
≤1.70dB/m（18GHz）
溫度相位穩定性：≤650PPM
(-55℃~ +85℃)
彎曲相位穩定性：≤3°（10GHz）
1-內導體：鍍銀銅絲 直徑: 0.90mm
2-絕緣：微孔PTFE 直徑: 2.45mm
3-屏蔽
4-屏蔽 直徑: 3.1mm Max.
5-外護套：PFA 直徑: 3.7mm Max.
HC3449 微孔聚四氟乙烯絕緣氟塑料護套超低損耗穩相微波同軸電纜
工作頻率：26.5GHz Max
標稱傳播速度：83%
衰減：≤0.37dB/m（2GHz）
≤0.52dB/m（4GHz）
≤0.63dB/m（6GHz）
≤0.74dB/m（8GHz）
≤0.82dB/m（10GHz）
≤0.90dB/m（12GHz）
≤0.97dB/m（14GHz）
≤1.04dB/m（16GHz）
≤1.10dB/m（18GHz）
溫度相位穩定性：≤650PPM
(-55℃~ +85℃)
彎曲相位穩定性：≤3°（10GHz）
1-內導體：鍍銀銅絲 直徑: 1.40mm
2-絕緣：微孔PTFE 直徑: 3.85mm
3-屏蔽
4-屏蔽 直徑: 4.45mm Max.
5-外護套：PFA 直徑: 4.9mm Max.
HC3450 微孔聚四氟乙烯絕緣氟塑料護套超低損耗穩相微波同軸電纜
工作頻率：20GHz Max
標稱傳播速度：83%
衰減：≤0.25dB/m（2GHz）
≤0.34dB/m（4GHz）
≤0.41dB/m（6GHz）
≤0.48dB/m（8GHz）
≤0.54dB/m（10GHz）
≤0.59dB/m（12GHz）
≤0.64dB/m（14GHz）
≤0.68dB/m（16GHz）
≤0.72dB/m（18GHz）
溫度相位穩定性：≤650PPM
(-55℃~ +85℃)
彎曲相位穩定性：≤3°（10GHzz）
1-內導體：鍍銀銅絲 直徑: 2.10mm
2-絕緣：微孔PTFE 直徑: 5.75mm
3-屏蔽
4-屏蔽 直徑: 6.7mm Max.
5-外護套：PFA 直徑: 7.5mm Max.
HC3508 微孔聚四氟乙烯絕緣氟塑料護套超低損耗穩相微波同軸電纜
工作頻率：18GHz Max
標稱傳播速度：83%
衰減：≤0.23dB/m（2GHz）
≤0.32dB/m（4GHz）
≤0.38dB/m（6GHz）
≤0.44dB/m（8GHz）
≤0.49dB/m（10GHz）
≤0.54dB/m（12GHz）
≤0.58dB/m（14GHz）
≤0.62dB/m（16GHz）
≤0.66dB/m（18GHz）
溫度相位穩定性：≤650PPM
(-55℃~ +85℃)
1-內導體：鍍銀銅絲 直徑: 2.40mm
2-絕緣：微孔PTFE 直徑: 6.45mm
3-屏蔽
4-屏蔽 直徑: 7.3mm Max.
5-外護套：PFA 直徑: 8.2mm Max.
